Вращающаяся барабанная сушилка

Вращающаяся барабанная сушилка

Описание
Барабанные сушилки серии HZG являются профессиональным оборудованием, характеризующимся высокой мощностью и возможностью работы в непрерывном режиме. Конструкция оборудования представлена следующими элементами: нагревательной установкой, устройством подачи, вращающимся барабаном, приводным блоком, улавливателем пыли и разгрузочным устройством.

Передовые технологии и высокая производительность обуславливают широкую популярность оборудования в различных областях применения. Сушилки демонстрируют высокую эффективность удаления влаги из материалов, оставляя не более 1% жидкости по завершению цикла обработки.

Обрабатываемые материалы
Представленные машины предназначены для сушки различных порошков, смесей и других гранулированных материалов в химической, металлургической и строительной отраслях промышленности. Так, например, на химическом производстве сушильные установки широко применяются при работе с сульфидом аммония, сульфидами щелочных металлов, нитратом аммония, дихроматом калия, поливинилхлоридами, диоксидом марганца, карбонатом кальция, фосфатом азота, фосфатными удобрениями и концентратами, суперфосфатами и т.д.

Принцип работы
Принцип работы оборудования достаточно прост. Подлежащий сушке материал погружается в загрузочное отверстие через окно подачи с одной из сторон установки. После этого в ход вступают лопасти приводного вала. Таким образом, материал загрузки равномерно распределяется по камере, попадая под параллельный (или встречный) поток воздуха. Благодаря этому ускоряется процесс передачи тепла, и, соответственно, увеличивается производительность установки. Лопастные пластины продолжают перемешивать и продвигать загрузку в течение всего процесса сушки, таким образом, поддерживая равномерное воздействие потоков воздуха на содержимое. По завершению каждого цикла обработки, весь материал собирается на одну сторону барабана, откуда происходит его выгрузка при помощи устройства с окном в форме звезды.

Преимущества технологии барабанной сушки
1. Возможность сушки термочувствительных материалов, требующих устойчивого поддержания невысоких температур и длительной непрерывной обработки.
2. Высокая производительность, широкая универсальность применения и предельная простота управления.
3. Низкое гидродинамическое сопротивление внутри камеры и низкий уровень энергопотребления.
4. Гибкая настройка параметров сушки для обработки материалов с различными требованиями.
5. Высочайшая равномерность и качество сушки.

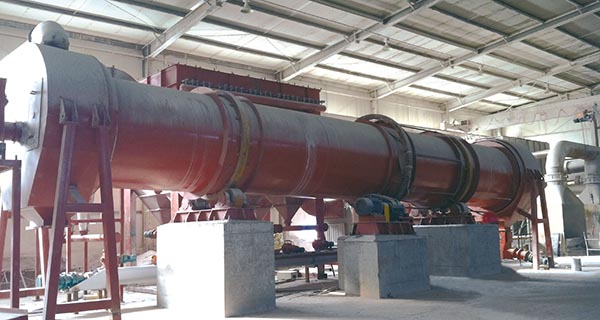

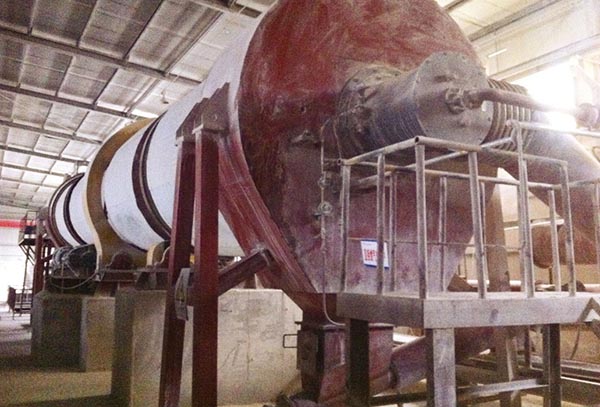

Установка для сушки плавикового шпата, компания «Zhongse Dongfang Co., Ltd» (провинция Хэнань).
Установка для сушки плавикового шпата, компания «Zhongse Dongfang Co., Ltd» (провинция Хэнань).

Способы сушки
Тип Под прямыми и параллельными потоками Под прямыми и параллельными потоками Под прямыми и параллельными потоками Под прямыми и параллельными потоками Многовекторный поток Многовекторный поток
Обрабатываемые материалы Руды Пенообразователь HP Доменный шлак Оризалин Фосфаты Уголь
Скорость загрузки ( кг / ч ) 1000 466 15000 20000 12000 5000
Исходная влажность (%) 30 13 6 1.5 5 6.5
Конечная влажность (%) 15 0.3 1 0.1 0.1 0.1
Средний размер частиц ( мм ) 6.5 0.05 4.7 0.5-1.7 0.5 5
Объёмная плотность ( кг / куб. м ) 770 800 1890 1100 5500 750
Подача горячего воздуха ( л / ч ) 39000 5400 10750 9800 6500 16000
Температура воздуха на входе ( ℃ ) 600 165 500 180 650 570
Температура воздуха на выходе ( ℃ ) 42 100 70 80 75
Источники тепла Горючие газы Паронагреватель Тяжелые масла Горячий воздух Тяжелые масла Тяжелые масла
Коэффициент нагрузки 6.3 7 7.5 7.8 18
Скорость вращения ( об/мин ) 4 4 3.5 3 4 2
Уровень наклона 0.04 0.005 0.03 0.05 0.05 0.043

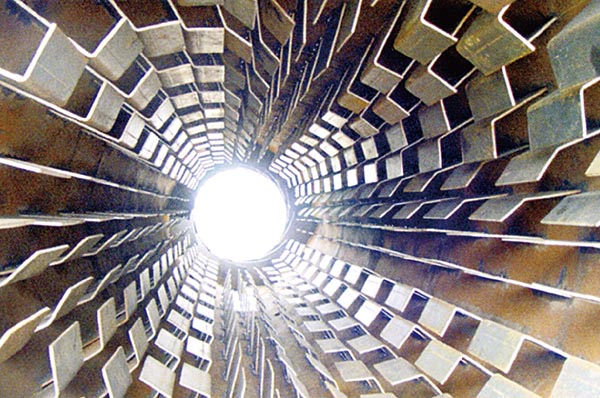

Количество лопастей на валу 12 24 12 22 Снаружи внешнего барабана : 8 Внутри внешнего барабана : 16 Снаружи внешнего барабана : 6 Внутри внешнего барабана : 12
Диаметр сушильной камеры ( м ) 2.0 1.5 2 2.3 Внешний барабан : 2 Внутренний барабан : 0.84 Внешний барабан : 2.4 Внутренний барабан : 0.94
Длина сушильной камеры ( м ) 20 12 17 15 10 16
Мощность привода ( кВт ) 22 7.5 15 11 11 15

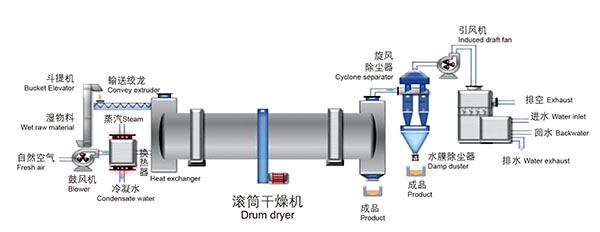

Схема теплообмена
Передача тепла при помощи горячего воздуха или дыма
Схема теплообмена

Технические характеристики
Модель Вращающийся барабан Уровень наклона % Скорость вращения ( об/мин ) Мощность привода ( кВт ) Вес оборудования ( т )
Диаметр ( м ) Длина ( м )
HZG1.0-6 1.0 6 2-5 2-7 5.5 7
HZG1.0-8 1.0 8 2-5 2-7 5.5 8
HZG1.0-10 1.0 10 2-5 2-7 5.5 9
HZG1.2-8 1.2 8 2-5 2-7 7.5 10
HZG1.2-10 1.2 10 2-5 2-7 7.5 11
HZG1.2-12 1.2 12 2-5 2-7 11 12
HZG1.5-10 1.5 10 2-5 2-5 11 16
HZG1.5-14 1.5 14 2-5 2-5 15 18
HZG1.8-12 1.5 12 2-5 2-5 18.5 20
HZG1.8-14 1.8 14 2-5 2-5 18.5 21
HZG2-20 2 20 2-5 2-3 22 30
HZG2.2-18 2.2 18 2-5 2-3 30 34
HZG2.2-20 2.2 20 2-5 2-3 30 36
HZG2.4-18 2.4 18 2-5 2-3 30 42
HZG2.4-22 2.4 22 2-5 2-3 37 46
HZG2.8-18 2.8 18 2-3 1-3 40 75
HZG3-20 3 20 2-3 1-3 55 82
HZG3-25 3 25 2-3 1-3 55 115
HZG3.2-20 3.2 20 2-3 1-3 75 95
HZG3.5-20 3.5 20 2-3 1-3 75 109
HZG3.5-25 3.5 25 2-3 1-3 75 135
HZG3.5-30 3.5 30 2-3 1-3 110 164
